STM32 bxCAN 开发与调试：从差分波形到可靠收发

学习目标与边界

这篇笔记以 STM32F4 bxCAN + CAN 2.0B 为对象，覆盖智能座舱网关节点和测试台架中最常见的收发、滤波、波形与故障定位问题。bxCAN 是经典 CAN 控制器：单帧数据区最大 8 字节，不支持 CAN FD 的 64 字节载荷和可变速率数据相位。

先分清三层：控制器只认识帧和错误状态；收发器负责差分电平；线束、终端、电源和节点数量共同决定总线是否真的稳定。软件“发送成功”不等于线上一定有正确波形。

本文中的 HAL 示例用于说明接口边界和错误路径，引脚、CAN 收发器型号、PCLK1 频率、中断优先级及 FreeRTOS 配置必须以实际板卡为准。

物理层：先确认总线真的存在

显性、隐性与差分测量

高速 CAN 通过 CAN_H 与 CAN_L 的电压差传输逻辑值，默认空闲状态是隐性：

总线状态	逻辑值	CAN_H 典型电平	CAN_L 典型电平	差分电压 CAN_H - CAN_L
隐性 Recessive	1	约 2.5 V	约 2.5 V	约 0 V
显性 Dominant	0	约 3.5 V	约 1.5 V	约 2 V

显性位会覆盖隐性位，因此 CAN 的仲裁无需破坏正在传输的报文：多个节点同时起发时，最先在 ID 位发送 0 的节点保留总线控制权。数值越小的 ID 优先级越高，这也是报文 ID 设计必须从系统层面统一规划的原因。

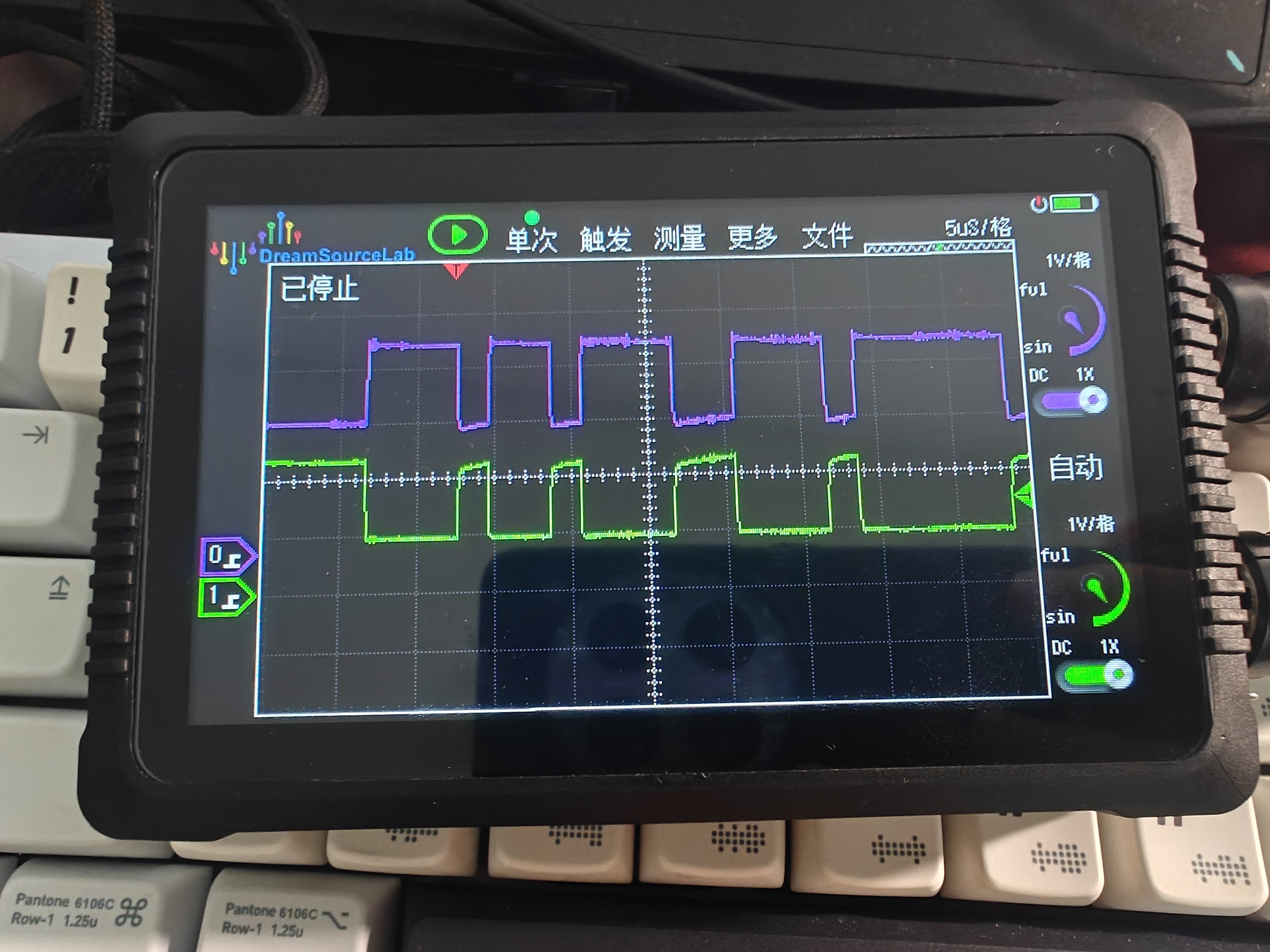

图：台架示波器波形。图中两路呈互补变化，可作为时序观察参考；要确认真实 CAN 物理层质量，应使用差分探头直接测量 CAN_H - CAN_L，不要只凭两路单端波形判断。

上电前的三项检查

1. 终端电阻： 高速 CAN 主干两端各放一个 120 ohm。断电后在 CAN_H 与 CAN_L 间测得约 60 ohm，通常说明两个终端都在；约 120 ohm 常表示只剩一个终端；远小于 60 ohm 则要排查重复终端或短路。
2. 拓扑与支线： 主干应是线性拓扑，节点支线尽量短。星型分支、过长支线和未端接分支会形成反射，波特率越高越难容忍。
3. 收发器状态： 检查 STB、EN、RS 等管脚是否处于正常工作态，确认 MCU 与收发器共地，且收发器电源满足型号要求。静默、待机或缺少参考地都会造成“控制器看似正常、总线上没有有效帧”。

一帧报文是怎样占用总线的

标准帧与扩展帧

经典 CAN 数据帧由 SOF、仲裁场、控制场、数据场、CRC、ACK、EOF 等字段组成：

1. SOF： 1 个显性位，所有节点据此开始同步。
2. ID： 标准帧为 11 位，扩展帧为 29 位；它既表达报文语义，也决定仲裁优先级。
3. RTR： 0 为数据帧，1 为远程帧。远程帧在新设计中应谨慎使用，很多网络协议不再依赖它。
4. IDE： 0 为标准帧，1 为扩展帧。
5. DLC： 4 位长度代码。对 bxCAN 经典帧而言，实际数据长度只能是 0 到 8 字节。
6. CRC 与 ACK： CRC 覆盖帧内容，ACK 槽由任何正确接收帧的其他节点拉为显性。只有发送节点自己在线上时，发送端通常会不断看到 ACK error。

连续 5 个相同比特后，发送器会自动插入 1 个反相位，这就是位填充。因此 8 字节帧占用的总线时间不是常数；做带宽预算时，应按最坏位填充、仲裁重发、错误帧和周期抖动留余量，而不是只用 DLC * 8 估算。

从示波器反推波特率

在稳定的单个位时间区域测得最小位宽 Tbit 后：

bitrate = 1 / Tbit

Tbit = 2 us  ->  500 kbit/s
Tbit = 4 us  ->  250 kbit/s
Tbit = 8 us  ->  125 kbit/s

测量时应避开边沿毛刺、错误帧和位填充后的局部变化，并用 CAN 分析仪解码结果交叉确认。若只看到不规则短脉冲，先排查波特率不一致和终端电阻，再怀疑应用层协议。

bxCAN 位时序：把 PCLK1 配成真实的比特率

bxCAN 的时间量子（TQ）来自 APB1 外设时钟：

bitrate = PCLK1 / (Prescaler * (1 + BS1 + BS2))
sample point = (1 + BS1) / (1 + BS1 + BS2)

其中同步段 SyncSeg 固定为 1 TQ，SJW 用于边沿同步时的微调。STM32F407 常见配置是 PCLK1 = 42 MHz；以下是一组用于 500 kbit/s 的可行参数：

参数	值	推导
Prescaler	6	TQ 时钟 = 42 MHz / 6 = 7 MHz
BS1	11 TQ	采样点前的传播段与相位段
BS2	2 TQ	采样点后的相位段
总 TQ	14	1 + 11 + 2
比特率	500 kbit/s	42 MHz / (6 * 14)
采样点	85.7%	12 / 14

static void Can_ConfigTiming(CAN_HandleTypeDef *hcan)
{
    hcan->Init.Prescaler = 6U;
    hcan->Init.Mode = CAN_MODE_NORMAL;
    hcan->Init.SyncJumpWidth = CAN_SJW_1TQ;
    hcan->Init.TimeSeg1 = CAN_BS1_11TQ;
    hcan->Init.TimeSeg2 = CAN_BS2_2TQ;
    hcan->Init.TimeTriggeredMode = DISABLE;
    hcan->Init.AutoBusOff = ENABLE;
    hcan->Init.AutoWakeUp = DISABLE;
    hcan->Init.AutoRetransmission = ENABLE;
    hcan->Init.ReceiveFifoLocked = DISABLE;
    hcan->Init.TransmitFifoPriority = DISABLE;
}

这段参数不能脱离时钟树直接复用：先用 CubeMX、时钟寄存器或 HAL_RCC_GetPCLK1Freq() 确认实际 PCLK1。对于安全相关网络，是否开启 AutoBusOff、自动重传和发送优先级，需要由系统的故障恢复策略决定。

接收滤波器：共享资源与位布局

CAN1、CAN2 的 28 组共享滤波器

STM32F407 中的 CAN1 与 CAN2 共享 28 组 filter bank，且 CAN2 依赖 CAN1 的时钟域。SlaveStartFilterBank 是全局分界：

SlaveStartFilterBank = 14	可用 bank
CAN1	0 到 13
CAN2	14 到 27

该分界必须由同一套初始化策略统一配置。CAN2 使用 CAN1 的 bank，或两个外设给出不一致的分界，都是典型的“初始化返回成功但接收不到”的隐患。

32 位规则的真实含义

32 位 scale 下，比较字的主要布局是：

标准帧：StdId[10:0] << 21 | IDE(bit 2) | RTR(bit 1)
扩展帧：ExtId[28:0] <<  3 | IDE(bit 2) | RTR(bit 1)

在掩码模式中，掩码位为 1 表示该位参与比较，为 0 表示忽略。IDE 位位于 bit 2：

目标	ID 比较字 bit 2	Mask bit 2
仅标准帧	0	1
仅扩展帧	1	1
不区分帧格式	任意	0

16 位 scale 主要用于高效匹配标准帧规则，不能承载完整的 29 位扩展 ID。列表模式是精确白名单；掩码模式适合匹配一段有规律的 ID。不要把“越小的 FilterBank 优先级越高”理解为报文仲裁优先级：报文仲裁只由 ID 决定，filter bank 只影响本节点接收路径的匹配和 FIFO 分配。

下面示例只允许标准数据帧 0x321 进入 FIFO0：

static HAL_StatusTypeDef Can_ConfigStdFilter(
    CAN_HandleTypeDef *hcan,
    uint32_t filter_bank)
{
    const uint32_t id_word = 0x321U << 21;
    const uint32_t mask_word =
        (0x7FFU << 21) | (1U << 2) | (1U << 1);
    CAN_FilterTypeDef filter = {0};

    filter.FilterBank = filter_bank;
    filter.FilterMode = CAN_FILTERMODE_IDMASK;
    filter.FilterScale = CAN_FILTERSCALE_32BIT;
    filter.FilterIdHigh = (uint16_t)(id_word >> 16);
    filter.FilterIdLow = (uint16_t)id_word;
    filter.FilterMaskIdHigh = (uint16_t)(mask_word >> 16);
    filter.FilterMaskIdLow = (uint16_t)mask_word;
    filter.FilterFIFOAssignment = CAN_FILTER_FIFO0;
    filter.FilterActivation = ENABLE;
    filter.SlaveStartFilterBank = 14U;

    return HAL_CAN_ConfigFilter(hcan, &filter);
}

可靠收发：初始化、邮箱和中断边界

固定初始化顺序

外设时钟、GPIO AF、NVIC 和 HAL_CAN_Init() 就绪后，按以下顺序操作：

HAL_CAN_ConfigFilter
    -> HAL_CAN_Start
    -> HAL_CAN_ActivateNotification

滤波器应在启动前配置；通知要在总线开始接收前打开。若使用 HAL_CAN_RxFifo0MsgPendingCallback()，必须同时确认 CANx_RX0_IRQn 的 NVIC 使能，以及 stm32f4xx_it.c 中确实调用了 HAL_CAN_IRQHandler(&hcanx)。

发送不能把邮箱拥塞升级为系统死机

发送路径的目标是：参数非法立即失败，邮箱满时可观测地拒绝或由上层排队，硬件返回错误时把状态交给调用者处理，不在驱动层调用 Error_Handler()。

static bool Can_TrySendStdData(
    CAN_HandleTypeDef *hcan,
    uint16_t std_id,
    uint8_t *data,
    uint8_t length)
{
    CAN_TxHeaderTypeDef header = {0};
    uint8_t empty_data = 0U;
    uint32_t mailbox = 0U;

    if ((hcan == NULL) || (std_id > 0x7FFU) ||
        ((data == NULL) && (length != 0U)) || (length > 8U)) {
        return false;
    }

    if (HAL_CAN_GetTxMailboxesFreeLevel(hcan) == 0U) {
        return false;
    }

    header.StdId = std_id;
    header.IDE = CAN_ID_STD;
    header.RTR = CAN_RTR_DATA;
    header.DLC = length;

    if (length == 0U) {
        data = &empty_data;
    }

    return HAL_CAN_AddTxMessage(hcan, &header, data, &mailbox) == HAL_OK;
}

sizeof(data) 在这里得到的是指针宽度而不是载荷长度，所以 length 必须是显式接口参数。若业务不能接受丢包，应由任务上下文中的队列、重试策略和超时预算决定何时再发；不要在 ISR 回调中阻塞等待发送邮箱。

接收回调只做最小工作

回调运行在中断路径中，适合做取帧、长度校验、投递消息和唤醒任务，不适合格式化字符串、长循环、协议解析或大量日志输出。使用 FreeRTOS 时，ISR 内只能使用 ...FromISR() API，且 CAN 中断优先级必须满足 configMAX_SYSCALL_INTERRUPT_PRIORITY 的约束。

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    CanFrame frame = {0};
    BaseType_t task_woken = pdFALSE;

    if (HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0,
                             &frame.header, frame.data) != HAL_OK) {
        return;
    }

    frame.length = frame.header.DLC;
    if (frame.length > 8U) {
        return;
    }

    (void)xQueueSendFromISR(can_rx_queue, &frame, &task_woken);
    portYIELD_FROM_ISR(task_woken);
}

CanFrame 的存储、队列满后的丢弃计数和协议解析应由设备/服务层拥有。若多个 CAN 控制器共用回调，还需先明确句柄归属，例如 if (hcan == &hcan1)，不要把句柄对象与地址混用。

超过 8 字节：按协议分包，而不是盲目切片

经典 CAN 的长数据必须定义传输层。ISO 15765-2（ISO-TP）提供了通用思路：PCI 占用首字节或前两字节，接收端据此识别帧类型、总长度和序号。

以传输 17 字节数据为例，典型流程是：

1. 发送端先发 First Frame：0x10 0x11 表示总长度 17，后续放 6 字节数据。
2. 接收端返回 Flow Control：例如 0x30 0x00 0x00，表示可继续发送、无块大小限制、无额外间隔要求。
3. 发送端依次发送 Consecutive Frame：0x21 + 7 字节，再发 0x22 + 剩余 4 字节。
4. 任一方超时、序号不连续、长度超限或收到错误的 Flow Control，都应丢弃当前会话并记录原因。

因此，业务层不应假定“连续收到三帧就是同一条消息”。至少要有会话状态、源/目标寻址（如适用）、序号、长度、超时和错误计数；若接的是诊断网络，优先复用经过验证的 ISO-TP/UDS 实现。

错误状态与台架定位顺序

从错误计数器理解总线状态

CAN 控制器会维护发送错误计数 TEC 和接收错误计数 REC：

状态	典型门限	工程含义
Error Active	TEC < 128 且 REC < 128	节点正常参与错误标志发送
Error Passive	TEC >= 128 或 REC >= 128	节点仍可通信，但错误标志行为改变，应立即记录和分析
Bus-Off	TEC > 255	发送器脱离总线，必须按系统策略恢复

错误警告阈值通常是 96。HAL_CAN_GetError() 可以用于采样错误类型，但不要只在出问题时临时打印：建议维护计数器并定期上报 ACK、CRC、stuff、form、bit 和 bus-off 事件。

推荐排查顺序

1. 断电测阻： 先确认 CAN_H 与 CAN_L 约为 60 ohm，再确认没有对地短路。
2. 检查时钟与波特率： 所有节点必须使用相同标称波特率和兼容的采样点。
3. 用正常节点制造 ACK： 两节点正常模式、正确端接；单节点发帧出现 ACK error 是预期现象。
4. 从 Loopback 分层： CAN_MODE_LOOPBACK 通过，说明控制器和软件路径基本可用；正常模式失败则重点看收发器、线束、端接和另一个节点。
5. 查看错误状态与波形： 重点抓首个错误发生前的帧，不要只看错误发生后的重复重传波形。
6. 确认过滤器： 临时放宽为接收全部以排除过滤器，再逐步收紧到目标 ID 与帧格式。

一份可执行的验收清单

• 断电测得总线终端电阻约 60 ohm，收发器供电和待机脚状态正确。
• 已用实际 PCLK1 推导 Prescaler、BS1、BS2，并由 CAN 分析仪确认波特率。
• CAN1/CAN2 的 filter bank 分界一致；标准/扩展帧与 RTR 的掩码位符合预期。
• 初始化顺序为“配置过滤器 -> 启动 -> 激活通知”，中断入口与 NVIC 已连通。
• 发送 API 显式传入长度，校验 0..8，邮箱满和 HAL 失败不会触发全局死机。
• ISR 只完成取帧与 FromISR 投递；协议解析、重传和日志在任务上下文执行。
• 已分别验证 Loopback、双节点正常通信、无终端、单节点无 ACK、错误恢复五种台架场景。
• 长数据使用有序号、长度和超时的传输层，不用“连续若干帧”猜测边界。

结论

bxCAN 调通并不难，难的是让系统在端接缺失、节点离线、邮箱拥塞、滤波配置错误和中断压力下仍能给出可解释的行为。先用物理层和位时序建立事实，再用过滤器和任务边界控制数据流，最后用错误计数与台架复现验证恢复策略，CAN 才能从“偶尔收发成功”变成可靠的工程基础设施。
