Cortex-M 启动流程：从向量表到 main，兼谈 YTM32 与 STM32

先给结论：启动顺序由谁规定

下列流程不是 main.c、源文件排列顺序，甚至也不是某个 HAL 函数“自然发生”的结果。它由三个层次共同决定：

Cortex-M 硬件架构规定：复位时从当前映射到 0x00000000 的向量表读取初始 MSP 与复位入口 PC。
**启动文件（startup file）**定义：向量表内容、Reset_Handler，以及 Reset_Handler 内部先后调用哪些初始化例程。
链接器脚本 / scatter file定义：向量表、.text、.data、.bss、RAM 代码和栈分别位于哪里，.data / RAM 代码的加载镜像从哪里取得。

可以将一份常见 C/C++ Cortex-M 镜像的启动链路写成：

复位事件
  → CPU 从 0x00000000 映射的向量表装载 MSP、PC
  → Reset_Handler（启动文件中定义）
  → 建立最小运行环境 / 可选早期芯片处理
  → 复制已初始化段：Flash LMA → RAM VMA
  → 清零 BSS：RAM → 0
  → 可选：复制或重定向中断向量表至 RAM
  → SystemInit：时钟、电源、芯片基础配置
  → C/C++ 运行库初始化（若工具链和工程使用）
  → main()

上图中的“谁先谁后”最终以项目实际启动文件为准。不同工具链可能把 SystemInit 放在数据初始化前后，也可能由运行库入口先做数据初始化再调 SystemInit。不要只凭某个厂商模板推断所有工程。

复位的固定硬件规则：MSP 与 PC 来自向量表前两项

Cortex-M 复位后并不会把 0x00000000 当作指令执行。它将该地址开始的两个 32-bit 表项当作数据读取：

MSP = *(uint32_t *)0x00000000   // 初始主栈指针
PC  = *(uint32_t *)0x00000004   // Reset_Handler 地址

第 0 项必须是有效的 RAM 栈顶地址，并满足栈对齐要求。
第 1 项是 Reset_Handler 的入口地址；Cortex-M 只执行 Thumb 指令，因此该地址最低位必须为 1。
后续项是 NMI_Handler、HardFault_Handler、SysTick_Handler 和外设中断入口。

当前映射到 0x00000000 的向量表

0x00000000  ┌──────────────────────────────┐
            │ 初始 MSP，例如 0x20008000     │ → CPU 装入 MSP
0x00000004  ├──────────────────────────────┤
            │ Reset_Handler | 1             │ → CPU 装入 PC 并开始取指
0x00000008  ├──────────────────────────────┤
            │ NMI_Handler | 1               │
0x0000000C  ├──────────────────────────────┤
            │ HardFault_Handler | 1         │
            └──────────────────────────────┘

这里的 0x0 / 0x4 是向量表的地址；它们对应的启动存储器是 Flash、BootROM 还是 SRAM，要看芯片当前的启动映射。

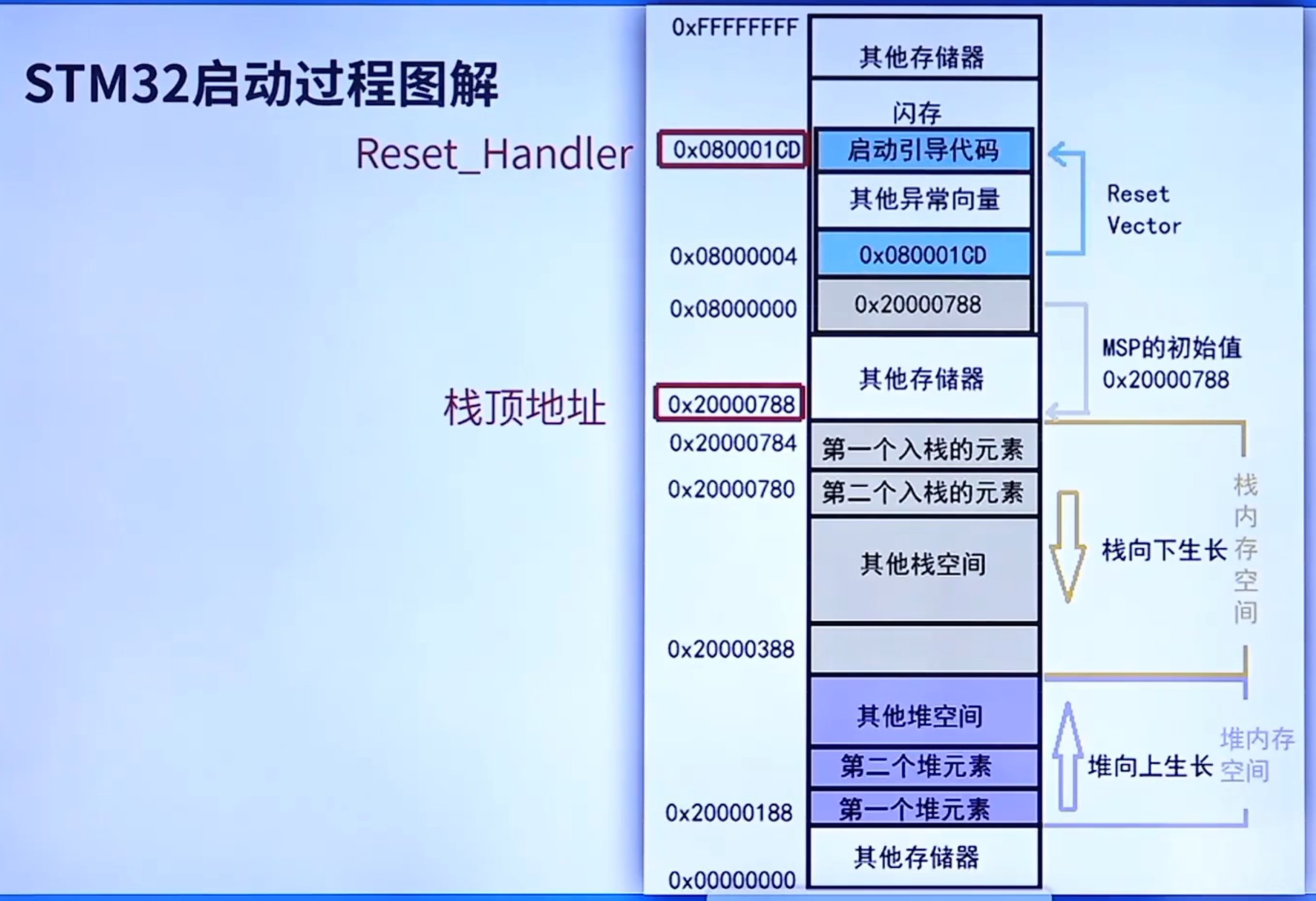

STM32 从零地址别名向量表装载 MSP 与 PC，并从 Reset_Handler 开始启动的示意图

图：以常见 STM32 从用户 Flash 启动为例。启动时 0x00000000 区域通常别名映射到用户 Flash 基址 0x08000000。因此 CPU 读取的是 *(uint32_t *)0x00000000（等效于读取 0x08000000 处的第 0 个向量表项）并装载到 MSP，而不是把该数值“压入”MSP；再读取 *(uint32_t *)0x00000004（等效于 0x08000004 的第 1 项）并装载到 PC。图中 0x080001CD 是示例 Reset_Handler 地址；最低位为 1 表示 Thumb 状态，内核实际取指地址为 0x080001CC。Reset_Handler 完成数据段、BSS、系统和运行库初始化后，通常才调用 main()；它不是复位后硬件直接跳转到的下一条应用代码。

用图中的地址走一遍，哪些表述需要修正

假设当前确实配置为“从主 Flash 启动”，且图中向量表内容如下：

逻辑访问地址                  物理用户 Flash 中的内容              CPU 动作
0x00000000（别名 0x08000000）  0x20000788                          MSP ← 0x20000788
0x00000004（别名 0x08000004）  0x080001CD                          PC  ← 0x080001CD（Thumb 入口）

需要特别注意以下修正：

不是“执行 0x00000000 / 0x00000004 这两个地址”。它们保存的是数据表项，硬件在复位序列中读取它们。
不是“将栈顶指针压入 MSP”。CPU 是把第 0 项的值直接装入 MSP；此时尚未发生一次正常的入栈操作。
对常见 STM32 用户 Flash 启动，0x00000000 → 0x08000000 是零地址别名映射。若芯片经 BOOT 配置改从 System Memory 或 SRAM 启动，这个映射关系不同。
0x080001CD 的 bit0 是 Thumb 状态标志，向量表中应为奇数；汇编器 / 调试器显示的实际指令半字对齐地址通常是 0x080001CC。不要将 bit0 当作 Flash 中独立的一字节指令地址。
Reset_Handler 不是“执行完成后自然开始 main”。启动文件或运行库要显式完成或调用 .data 复制、.bss 清零、SystemInit、C/C++ 初始化后，才以函数调用方式进入 main()；若 main() 返回，嵌入式启动代码通常进入死循环或复位处理，而不是返回给硬件。

启动文件实际负责什么

启动文件通常是 .s / .S 汇编文件，或由工具链提供的启动对象文件。它至少负责：

导出并放置中断向量表（常见段名 .isr_vector）。
在表第 0 项写入栈顶符号，如 _estack。
在表第 1 项写入 Reset_Handler。
提供弱定义的默认中断处理函数，使用户可以在 C 文件中覆盖具体 IRQ handler。
实现 Reset_Handler，调用数据段初始化、芯片初始化与运行库入口。

典型 GNU 工具链启动代码会表现为以下逻辑，符号名称因链接脚本而异：

Reset_Handler:
    ldr   sp, =_estack              /* 某些启动文件会再次显式设置 SP */

    ldr   r0, =_sdata               /* RAM .data 起点（VMA） */
    ldr   r1, =_edata               /* RAM .data 终点（VMA） */
    ldr   r2, =_sidata              /* Flash .data 镜像（LMA） */
    /* copy [r2, ...) → [r0, r1) */

    ldr   r0, =_sbss
    ldr   r1, =_ebss
    /* zero [r0, r1) */

    bl    SystemInit
    bl    __libc_init_array         /* C++ 构造、部分 libc 初始化；按工程需要 */
    bl    main

loop: b loop

这段只是解释职责，不是可直接复制到所有工程的模板。比如 ARMCC/Keil 通常使用 scatter-loading 机制和 __main；它的 .data 复制、.bss 清零可能由运行库完成，而不是你在 Reset_Handler 中看到一段显式循环。

Flash、RAM 与段：谁运行在哪里，谁需要复制

区域 / 段	常见内容	加载地址 LMA	运行地址 VMA	启动动作
向量表	初始 MSP、Reset/IRQ 入口	Flash / BootROM	当前零地址映射对应区域	硬件直接读取前两项
`.text`	普通函数、`main`	Flash	Flash	通常直接 XIP，不复制
`.rodata`	字符串、`const`、只读查找表	Flash	Flash	通常不复制
`.data` 镜像	有初值可写变量的初始值	Flash	—	复制到 RAM `.data`
`.data`	有初值全局/静态变量	—	RAM	接收 Flash 镜像
`.bss`	初始值为 0 的全局/静态变量	不占初始化镜像	RAM	启动清零
`.ramfunc` / `.code_ram` 镜像	RAM 执行函数的机器码	Flash	—	复制到 RAM 运行区
`.ramfunc` / `.code_ram`	少数 RAM 执行函数	—	RAM	必须先复制再调用
Stack	返回地址、局部变量、异常现场	—	RAM	由初始 MSP 指向栈顶

普通代码默认在 Flash 就地执行（XIP）。栈存放的是调用与异常现场，不是程序代码。只有链接脚本明确把函数运行地址放进 RAM 的 .ramfunc / .code_ram，并由启动代码完成复制后，该函数才会从 RAM 执行。

为什么 `.data`、`.bss` 和 RAM 代码必须区别处理

`.data`：既要可写，也要有掉电后的初始值

static uint32_t baudrate = 115200U;

运行时该变量必须在 RAM 才能修改，但复位后又应恢复 115200。所以固件镜像在 Flash 保存一份初始值，启动时将其复制到 RAM。

`.bss`：零初始化不值得在 Flash 存一堆 0

static uint8_t rx_buffer[512];

C 语言语义要求其初始为 0。把 512 个零写进 Flash 没有价值，因此链接器只记录 RAM 范围，启动代码清零即可。

`.ramfunc`：在特定操作期间不能继续从忙碌 Flash 取指

部分 MCU 在擦写内部 Flash 时，受影响 bank 可能无法正常读取指令或读取延迟显著增加。此时 Flash 擦写例程、它调用的关键常量和必要依赖需要放入 RAM；仅把顶层函数标成 RAM 函数并不足够，调用链仍可能从忙碌 Flash 取指。

`SystemInit`、C 运行库与 main：避免把职责混为一谈

SystemInit 通常来自 CMSIS 或厂商 system_<device>.c，典型职责是：

复位或配置 RCC / 时钟树到一个已知状态。
设置 Flash wait state、时钟源、PLL、总线分频等基础配置。
处理芯片级的 FPU、缓存、TCM、外部存储接口等早期设置（依具体芯片）。
在部分工程中设置 SCB->VTOR 指向应用向量表。

它不是 C 运行库，也不保证替你初始化 .data / .bss。C/C++ 运行库初始化则可能包含：

C++ 全局 / 静态对象构造函数。
atexit、newlib 或半主机等库的必要初始化。
工具链定义的其他 pre-init / init 钩子。

裸机 C 项目若没有 C++ 和复杂 libc，运行库动作很少；但不要因为“我的项目看起来简单”就随意跳过工具链入口，先确认启动文件和链接方式。

YTM32 与 STM32：核心相同，零地址映射必须以具体芯片手册为准

二者只要基于 Cortex-M，复位读取向量表前两项的规则完全相同。常见差异主要在 boot mode、存储器基址、零地址 alias 以及 Flash 控制器行为。

项目	YTM32B1LE1x（参考笔记所述）	常见 STM32（举例）	工程含义
应用 Flash 基址	`0x00000000`	常见为 `0x08000000`	不能把某一型号地址硬套到另一型号
复位读取地址	`0x00000000`	`0x00000000`	Cortex-M 固定规则
零地址映射	应用 PFlash 直接映射到零地址	由 BOOT 配置映射 Flash、System Memory 或 SRAM	决定 CPU 实际从哪张向量表起步
普通代码执行	Flash XIP	Flash XIP	`.text` 通常不复制
数据段初始化	Flash → RAM / BSS 清零	Flash → RAM / BSS 清零	由启动文件 + 链接布局实现

对 STM32 来说，从用户 Flash 启动时，0x00000000 区域通常是对 0x08000000 用户 Flash 的 alias；从 System Memory 或 SRAM 启动时，零地址会映射到相应启动区。对 YTM32，必须以对应系列参考手册、启动模式和链接文件确认是否真的使用 0x00000000 作为应用 PFlash 基址。

不要用“STM32 都是 0x08000000”或“YTM32 都从 0 开始”这样的绝对表述。启动映射是型号、boot 引脚/option byte 和厂商实现共同决定的。

向量表重定位：什么时候需要放到 RAM

默认情况下，异常和中断入口通过 Flash 向量表找到。以下场景可能需要重定位：

Bootloader 跳转至非零地址的应用镜像；应用必须把 SCB->VTOR 指向自己的向量表（内核支持 VTOR 的前提下）。
运行时需要动态修改中断 handler，例如某些 boot / patch / RTOS 场景；通常先复制向量表到 RAM，再改 RAM 表项。
需要区分多个镜像或安全域，且启动阶段选择不同向量表。

示意代码：

#include "core_cm4.h"

#define APP_VECTOR_BASE  (0x08008000UL)

static void app_relocate_vector_table(void)
{
    /* 地址必须满足该内核实现要求的对齐；以芯片 CMSIS 定义为准。 */
    SCB->VTOR = APP_VECTOR_BASE;
    __DSB();
    __ISB();
}

重定位向量表和“把所有代码复制到 RAM”不是一件事；前者只改变异常入口表的位置。

链接器脚本：决定段地址，不决定运行时调用顺序

构建过程可概括为：

.S / .c / .cpp
  → 汇编 / 编译
.o：带有 .text、.data、.bss、.isr_vector 等 section
  → 链接器脚本（GNU ld .ld / ARM scatter .sct/.scf）
ELF / AXF / HEX / BIN：每个 section 获得最终 LMA 与 VMA
  → 烧录
启动存储器中的向量表、机器码、初始化镜像

CPU 不识别 .c、.S、.ld 或 .scf；它只在复位后读取向量表并执行机器码。
链接器放置 section、解析符号、计算 .data 的源/目的范围、生成 RAM 代码的加载镜像。
Reset_Handler 内的调用关系（或工具链运行库入口）才决定初始化先后。
汇编中的 DCD 用于在当前位置写入 32-bit 常量，常用来构建向量表；IMPORT 仅声明符号由外部对象或链接器提供，不会自行产生数据。

调试核对清单：从复位停住时该看什么

看 VTOR / 零地址映射： 当前 CPU 预期的向量表在哪里？Bootloader 是否已切换到应用表？
看前两项： 向量表第 0 项是否是有效 RAM 栈顶；第 1 项是否是 Thumb 格式的 Reset_Handler 地址。
在 Reset_Handler 单步： .data 复制源/目的范围是否正确；.bss 是否全部清零。
核对链接 map： Flash / RAM 容量和起始地址是否与目标具体型号一致；.ramfunc 的 LMA 与 VMA 是否合理。
检查 SystemInit： 时钟源是否就绪、Flash latency 是否匹配频率、外部晶振失败时是否有可诊断的降级路径。
检查栈与堆： 栈顶、栈大小、heap 边界是否会与 .bss/.data 相撞；在 HardFault 中读取 MSP/PSP 和栈水位。
验证 RAM 函数： 复制是否发生在第一次调用前，且关键调用链、常量表或 ISR 不会继续访问忙碌 Flash。

结论

Cortex-M 启动的硬件起点只有两个字：向量表。硬件将它的前两项装入 MSP 和 PC；随后由启动文件中的 Reset_Handler 根据链接器布局建立 C/C++ 运行环境，调用芯片基础初始化和运行库，最后进入 main()。

理解这个边界后，YTM32 与 STM32 的启动差异就不再神秘：内核规则一致，真正需要逐型号核对的是零地址映射、Flash/RAM 地址、boot 模式、时钟与 Flash 控制器行为。
